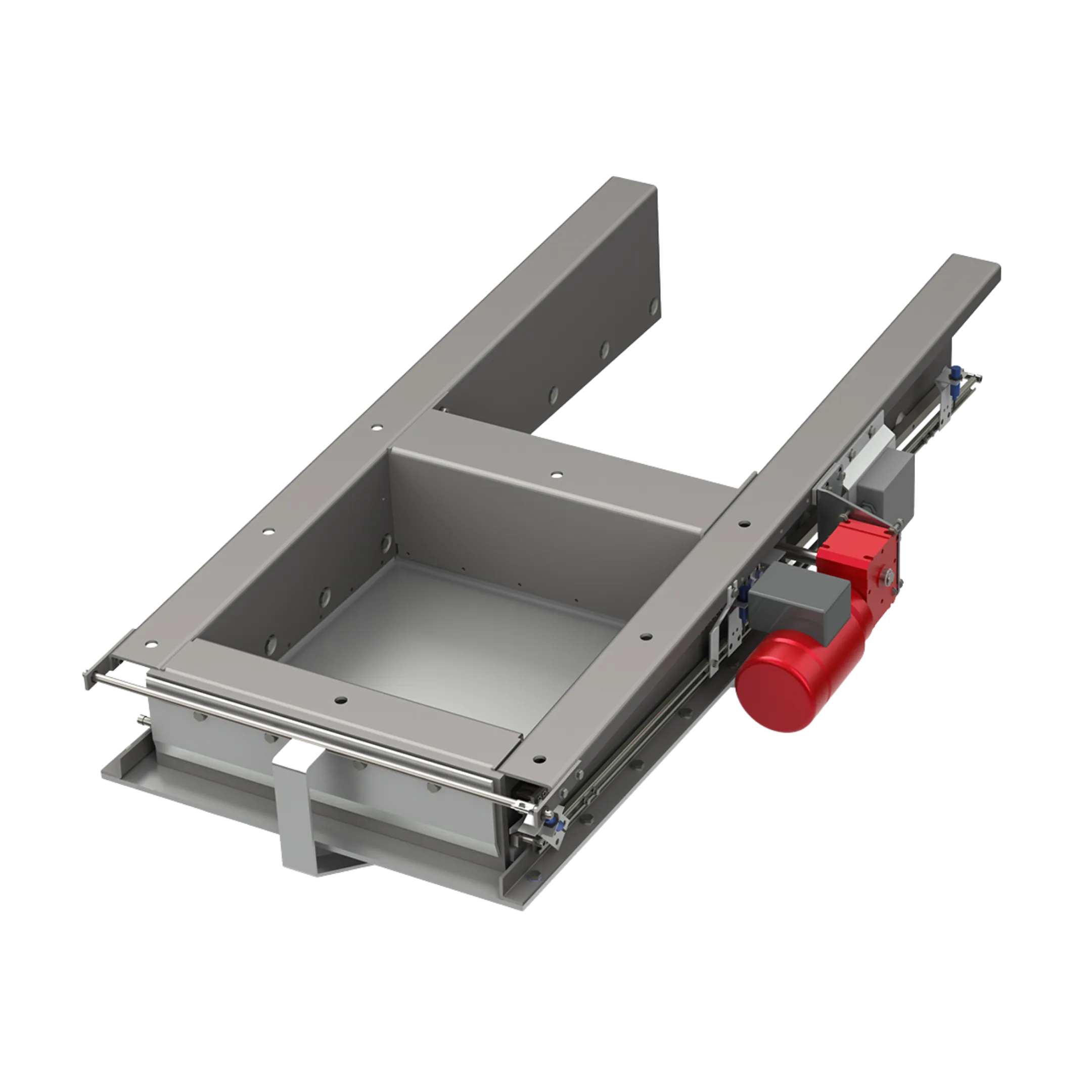

Dosierflachschieber Typ 01.1 Regular Duty
- Für Dosieren, Austragen und Verladen frei fließender Schüttgüter
- Regelbare Öffnungsweite für eine präzise Materialabgabe
- Flache Bauweise für den platzsparenden Einbau unter Silos und Bunkern
- Flexible Antriebs- und Ausstattungsoptionen für unterschiedliche Anwendungen
Für vielseitige Dosier- und Austragsaufgaben
Dosieren, Austragen und Verladen von frei fließenden Schüttgütern.
Für feine bis grobkörnige, frei fließende Materialien.
Für Schüttgüter von 0 bis 80 mm Korngröße.
Für den Einbau unter Silos, Bunkern und Vorratsbehältern. Verfügbar in Auslaufgrößen von 200 × 200 bis 600 × 700 mm.
Der wartungsfreie Triebstockantrieb sorgt für ein zuverlässiges Schließen der Austragsöffnung und einen kontrollierten Materialfluss.
Frei zugängliche und austauschbare Komponenten erleichtern Servicearbeiten und reduzieren den Wartungsaufwand.
Die regelbare Öffnungsweite ermöglicht neben präziser Dosierung auch die schnelle Abgabe größerer Materialmengen.
Die robuste Konstruktion ist für den dauerhaften Einsatz in Schüttgutanlagen und anspruchsvolle Betriebsbedingungen ausgelegt.
Technische Details für unterschiedliche Anforderungen
Der Typ 01.1 Regular Duty lässt sich mit verschiedenen Funktionen und Ausstattungsoptionen an Material, Einbausituation und Dosieraufgabe anpassen.
Der wartungsfreie und selbstreinigende Triebstock überträgt die Antriebskraft zuverlässig auf den Schieber. Er ist leicht austauschbar und unterstützt das sichere Verschließen der Austragsöffnung.
Die Abdichtung kann bei Bedarf nachgestellt und ausgetauscht werden. Dadurch bleibt die Abdichtwirkung auch bei längerem Einsatz erhalten.
Die dichte Übergabe reduziert das seitliche Austreten von Material an der Übergabestelle. Gleichzeitig wird die Schiebermechanik vor Verschmutzung geschützt.
Edelstahlspaltsiebe ermöglichen die Entwässerung des Materials bereits bei geschlossenem Schieber. So kann überschüssiges Wasser kontrolliert abgeführt werden.
Der Entwässerungs-Einsatzkasten erweitert die Entwässerungsfläche und eignet sich besonders für Schüttgüter mit hoher Restfeuchte, beispielsweise gewaschenen Sand.
Zusätzliche Verjüngungsbleche verkleinern den wirksamen Auslaufquerschnitt. Dadurch lässt sich die Dosierleistung für entsprechende Anwendungen weiter reduzieren.
Berührungslose Endschalter erfassen die Schieberstellung und geben diese an die Steuerung weiter. Die Anschlussbox erleichtert die elektrische Einbindung vor Ort.
Der optionale DAM100 Encoder erfasst die aktuelle Öffnungsweite des Schiebers. Dadurch kann die Schieberposition in der übergeordneten Steuerung verarbeitet werden.
Die optionale Heizung erwärmt Schieberdeckel und Material bei niedrigen Temperaturen. Dadurch wird das zuverlässige Öffnen auch bei winterlichen Bedingungen unterstützt.
Die Frontdichtplatte schützt die Schiebermechanik vor eindringendem Material. Dadurch bleiben die beweglichen Komponenten besser vor Verschmutzung geschützt und zuverlässig zugänglich.
Ausführung: Regular Duty
Anwendungsbereich: Dosieren und Austragen frei fließender, feiner bis grobkörniger Schüttgüter
Korngröße: 0 bis 80 mm
Auslaufgrößen: 200 × 200 mm bis 600 × 700 mm
Größenabstufung: in 100-mm-Schritten
Antrieb: Schneckengetriebemotor
Motorleistung: 0,55 / 0,9 / 1,1 kW
Anschlussspannung: 230/400 V
Frequenz: 50/60 Hz
Schutzart: IP65
Öffnungs- und Schließgeschwindigkeit: ca. 100 mm/s
Notbetrieb: Handaufsteckkurbel serienmäßig
Endschalter: berührungslos
Spannungen: 24 V DC oder 110–230 V AC
Ausführung: Öffner oder Schließer
Optional: DAM100 Encoder zur Erfassung der Öffnungsweite
Dichte Übergabe
Entwässerung
Materialkontroller
Entwässerungs-Einsatzkasten
Verjüngungsbleche
Endschalter mit Anschlussbox
DAM100 Encoder
Schieberdeckelheizung
.webp)
Die Funktionsweise des Dosierschiebers Typ 01.1 im Detail
Im Animationsvideo sehen Sie, wie der Dosierflachschieber Typ 01.1 den Materialstrom steuert und welche Komponenten beim Öffnen, Schließen und Dosieren zusammenwirken.
.webp)
Die passende Ausführung für Ihre Anwendung
Sie möchten den Dosierflachschieber in Ihrer Anlage einsetzen? Schildern Sie uns kurz Schüttgut, Einbausituation und Anforderungen. Wir unterstützen Sie bei der Auswahl der passenden Baugröße und Ausstattung.
