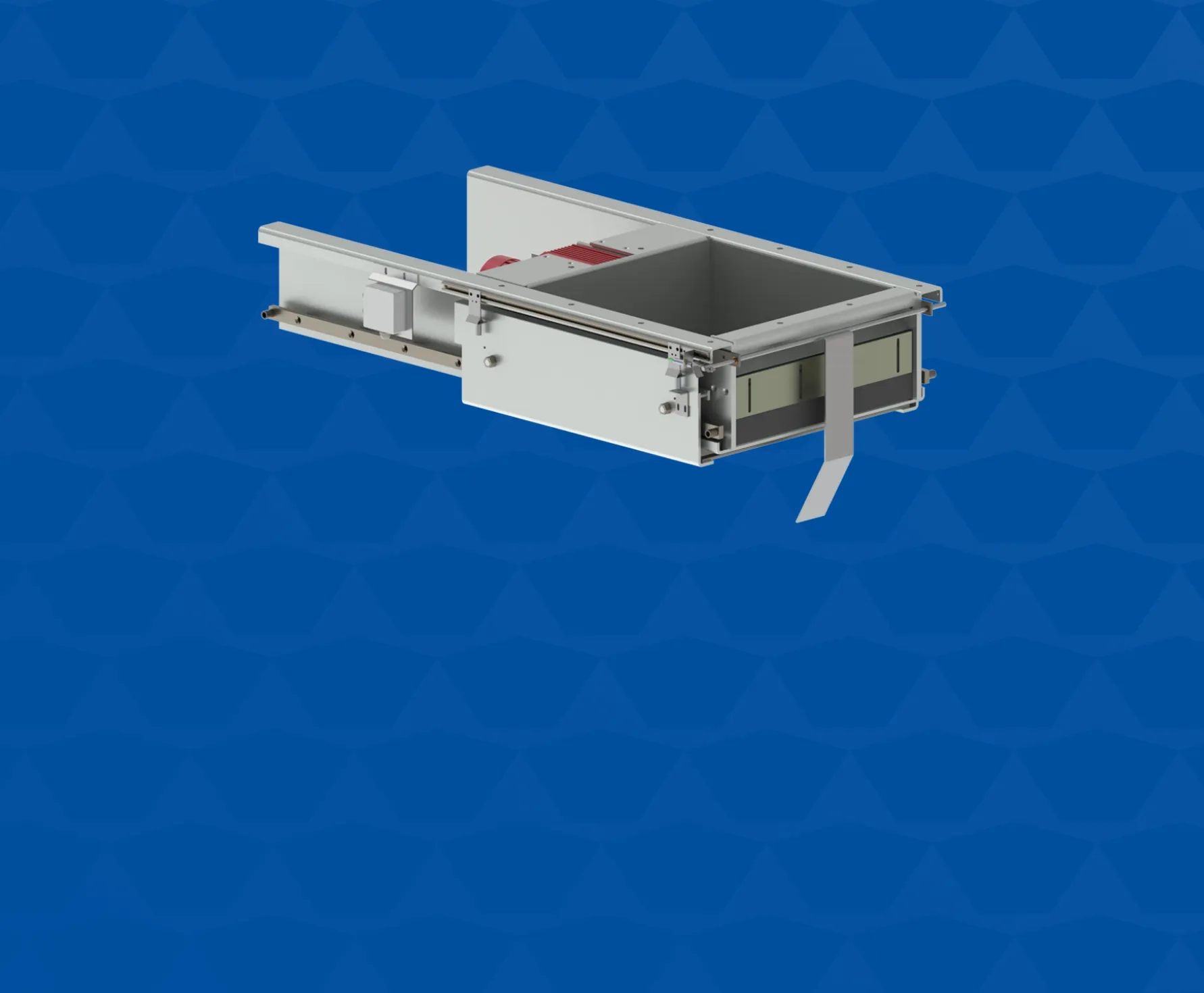

Dosierflachschieber Typ 01.1 HD
- Für Dosieren und Austragen grobkörniger Schüttgüter bis 300 mm
- Verstärkte Konstruktion für hohe Materiallasten und starke Beanspruchung
- Austauschbare Hardox-Verschleißauskleidung für hoch belastete Bereiche
- Baugrößen bis 1.000 × 1.000 mm für große Schüttgutmengen
Für anspruchsvolle Aufgaben mit grobem Schüttgut
Dosieren und Austragen von frei fließendem, grobkörnigem Schüttgut.
Für grobe und schwere Materialien in Kies-, Schotter- und Aufbereitungsanlagen.
Für Schüttgüter mit Korngrößen von 4 bis 300 mm.
Für den Einsatz unter Silos und Bunkern. Verfügbar in Auslaufgrößen von 400 × 400 bis 1.000 × 1.000 mm.
Erhöhte Materialstärken sorgen für hohe Stabilität bei großen Materiallasten und starker mechanischer Beanspruchung.
Die austauschbare Hardox-Auskleidung schützt hoch beanspruchte Bereiche und unterstützt lange Standzeiten.
Die Ausgleichskammer nimmt größere Gesteinspartikel beim Schließen auf und unterstützt ein zuverlässiges Verschließen.
Große Auslaufquerschnitte ermöglichen den Austrag und die Verladung hoher Schüttgutmengen.
Robuste Komponenten für höchste Belastungen
Der Typ 01 HD kombiniert verstärkte Komponenten mit gezieltem Verschleißschutz und flexiblen Ausstattungsoptionen für anspruchsvolle Anwendungen mit grobem Schüttgut.
Der wartungsfreie und unempfindliche Triebstock überträgt die Antriebskraft zuverlässig und ist bei Bedarf leicht austauschbar.
Die verstärkte Rohrverzahnung unterstützt ein zuverlässiges Öffnen und Schließen auch bei hohen Materiallasten.
Die verschraubte Hardox-Auskleidung schützt besonders beanspruchte Bereiche und lässt sich bei Verschleiß gezielt austauschen.
Gröbere Gesteinspartikel können beim Schließen seitlich aufgenommen werden. Dadurch wird ein zuverlässiges Verschließen unterstützt.
Der leistungsstarke 2,2-kW-Schneckengetriebemotor ist auf das sichere Öffnen und Schließen bei hoher Beanspruchung ausgelegt.
Die dichte Übergabe reduziert austretendes Material an der Übergabestelle und schützt angrenzende Komponenten vor Verschmutzung.
Edelstahlspaltsiebe ermöglichen die kontrollierte Entwässerung des Materials bereits bei geschlossenem Schieber.
Zusätzliche Verjüngungsbleche reduzieren den wirksamen Auslaufquerschnitt und ermöglichen eine geringere Dosierleistung.
Berührungslose Endschalter erfassen die Schieberstellung und ermöglichen über die Anschlussbox eine einfache Einbindung in die Steuerung.
Die optionale Heizung unterstützt das zuverlässige Öffnen des Schiebers bei niedrigen Temperaturen.
Ausführung: Heavy Duty
Anwendungsbereich: Dosieren und Austragen frei fließender, grobkörniger Schüttgüter
Korngröße: 4 bis 300 mm
Auslaufgrößen: 400 × 400 mm bis 1.000 × 1.000 mm
Größenabstufung: in 100-mm-Schritten
Antrieb: 2,2-kW-Schneckengetriebemotor
Anschlussspannung: 230/400 V
Frequenz: 50/60 Hz
Schutzart: IP65
Öffnungs- und Schließgeschwindigkeit: ca. 100 mm/s
Endschalter: berührungslos
Spannungen: 24 V DC oder 110–230 V AC
Ausführung: Öffner oder Schließer
Verschleißauskleidung: Hardox, 8 bis 20 mm
Ausgleichskammer: mit Polyurethanabdichtung
Optionen: Dichte Übergabe, Entwässerung, Materialkontroller, Verjüngungsbleche, Endschalter mit Anschlussbox, Schieberheizung
Die passende Heavy-Duty-Ausführung für Ihre Anwendung
Sie planen den Einsatz des Dosierflachschiebers? Schildern Sie uns kurz Schüttgut, Korngröße, Einbausituation und benötigte Auslaufgröße. Wir unterstützen Sie bei der Auswahl der passenden Ausführung und Ausstattung.
